Bouwen op historische grond in Den Bosch

Diep gelegen parkeerkelder

Een uitdagende opdracht voor onze afdeling vochtbestrijding: ervoor zorgen dat de aannemer (Heymans) in Den Bosch een zeer gecompliceerd ondergronds project zo ongestoord mogelijk kan realiseren. Het betreft een diepgelegen parkeerkelder voor 1000 auto’s in een kwetsbaar gebied dat de bouwer tal van restricties oplegt.

’s-Hertogenbosch heeft een rijke geschiedenis achter de rug. Het is dan ook historische grond waarin aannemer Heijmans een grote ondergrondse parkeergarage moet realiseren.

Het is in heel veel opzichten een apart project:

• de vorm van de parkeergarage die bestaat uit een ‘wokkel’, een spiraalvormige hellingbaan die toegang biedt tot de garage, een verbindingstunnel en de feitelijke parkeerruimte die plaats moet bieden aan meer dan 1000 auto’s;
• de plek van de garage, zoals gezegd op historische grond;
• zo zijn onder meer de restanten van de oude stadsmuren van de Den Bosch in het plan opgenomen. Die muur wordt gerestaureerd en gaat een onlosmakelijk deel uitmaken van het complex;
• de aannemer moet de kwetsbare natuur in deze omgeving ontzien; er zijn onder andere zeldzame varens en vleermuizen te beschermen;
• daarnaast heeft de opdrachtgever (de gemeente) bepaald dat de overlast voor omgeving en verkeer tot een minimum moet worden beperkt;

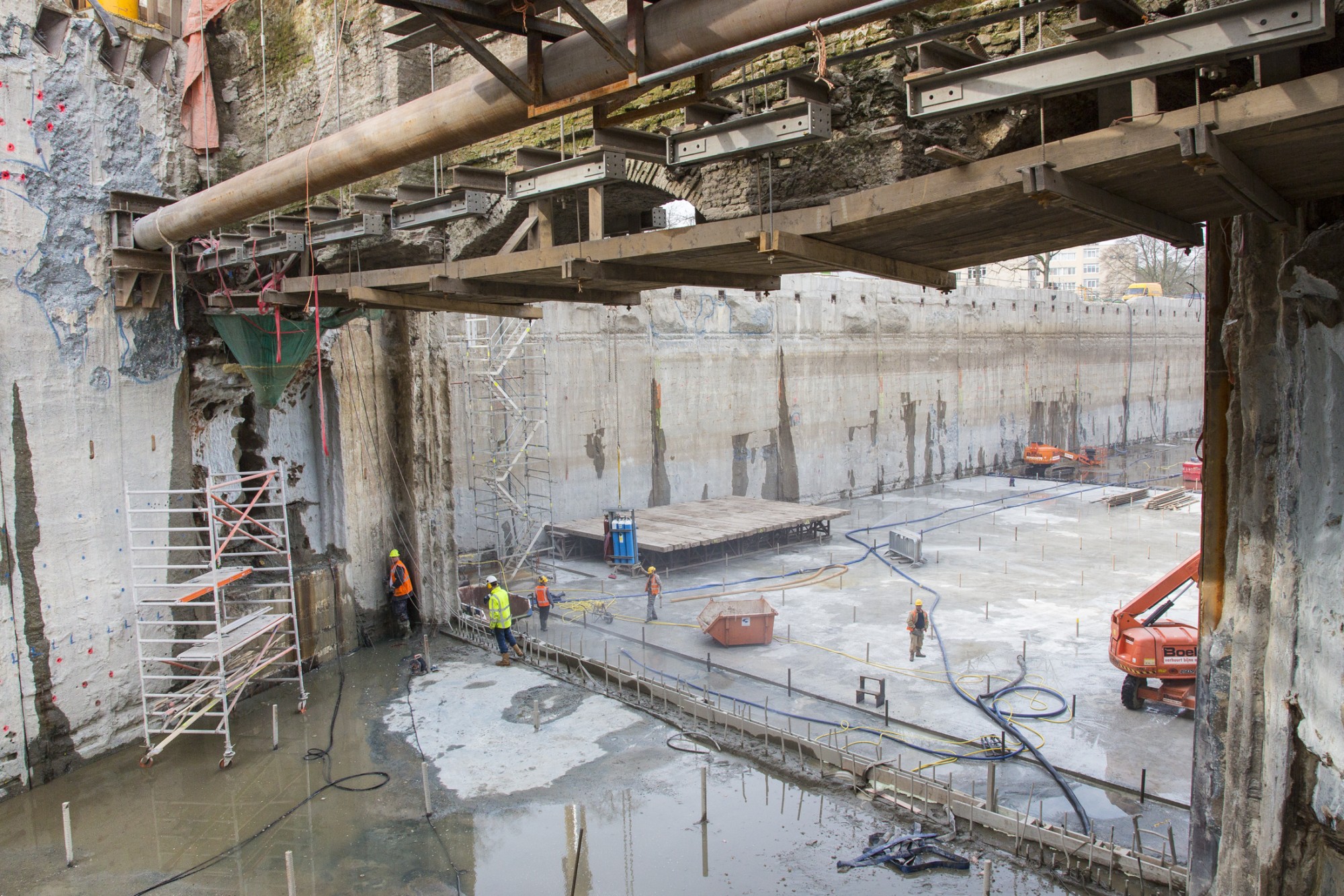

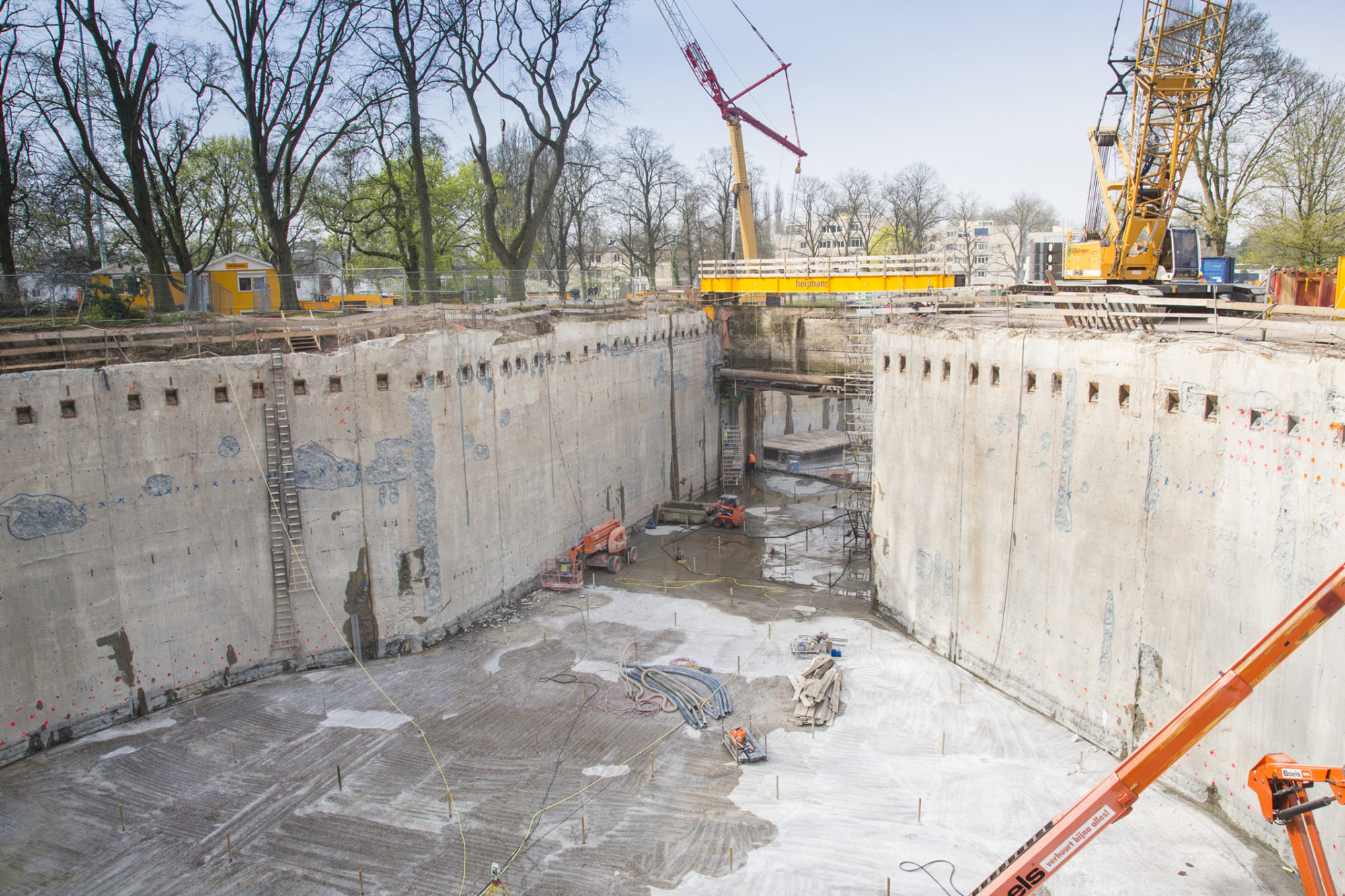

• ook worden er tal van technieken ingezet om de garage te realiseren: zoals diepwanden;
• gecombineerd met vloeren van onderwaterbeton; op hun plek gehouden door trekpalen;
• ter hoogte van de stadswal is gebruik gemaakt van de jetgrout techniek om de dragende wanden onder de historische muren te kunnen realiseren;
• de oude stadsmuren rusten na de bouw bovenop de parkeergarage.

Gecompliceerd

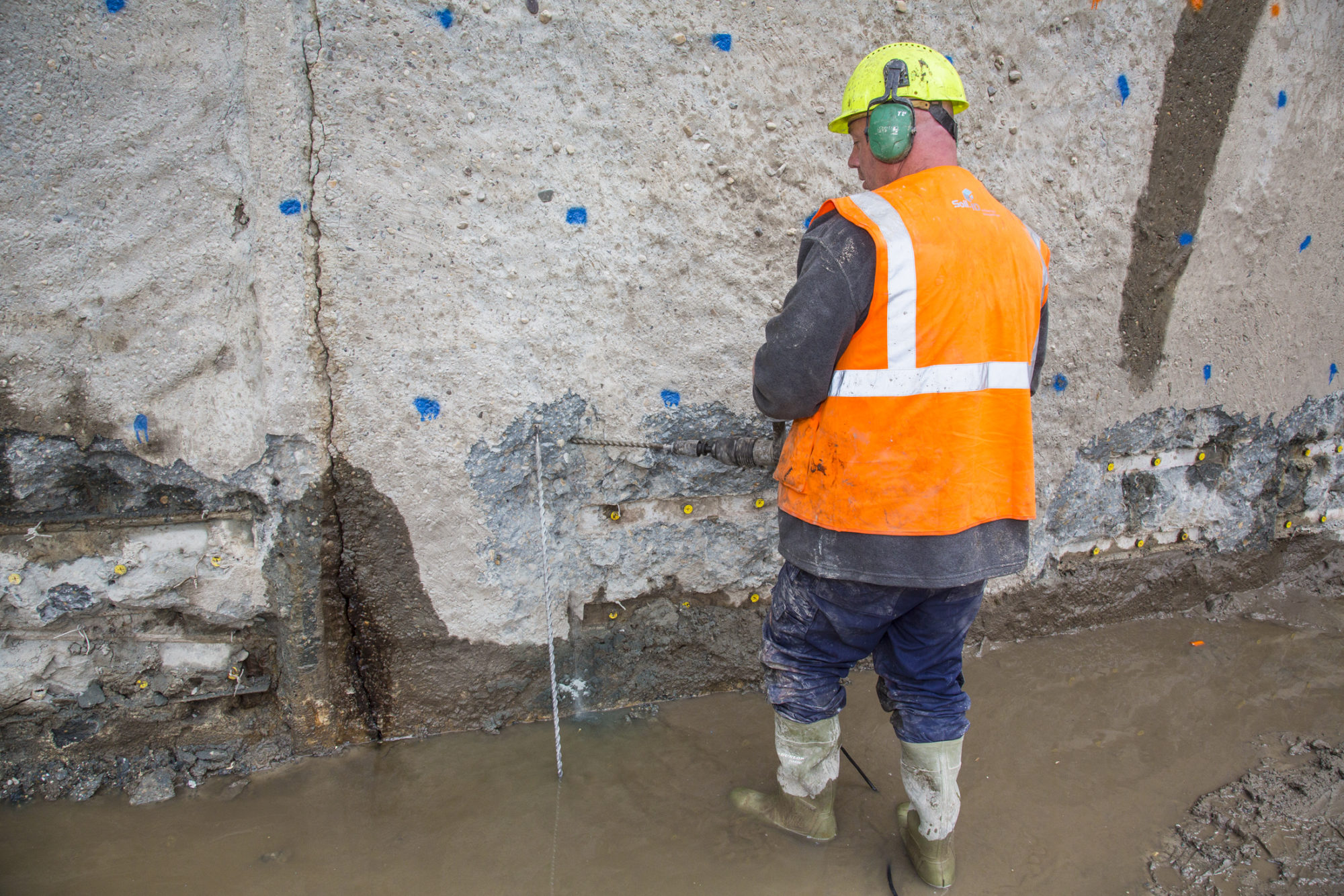

De mix van bouwtechnieken en de natuurlijke omgeving die na afloop een parkachtige allure krijgt, het opnemen van de oude stadswallen in het concept, dat alles maakt het tot een gecompliceerd karwei. De aannemer heeft bij voorbaat daarom ook het ontstaan van lekkages ingecalculeerd. Het is aan Soil-ID Vochtwering en Bouwputlekkages om de aansluitingen van het onderwaterbeton en de diepwanden dicht te maken. Lekkages in het onderwaterbeton worden eveneens gedicht, net als lekkages in de diepwanden zelf en de verankeringen daarvan. De groutanker-koppen behandelen we en de aansluiting van de jetgrouting op de diepwanden wordt eveneens gedicht. De ingezette technieken zijn: injecties met acrylaatgels en pur-schuimen.

Groot project

Het is een werk dat vele weken in beslag neemt. Het is een van de grotere, uitdagende en veelzijdige projecten die onze afdeling Soil-ID Vochtwering en Bouwputlekkages in zijn (toen) nog maar korte bestaan heeft gerealiseerd.

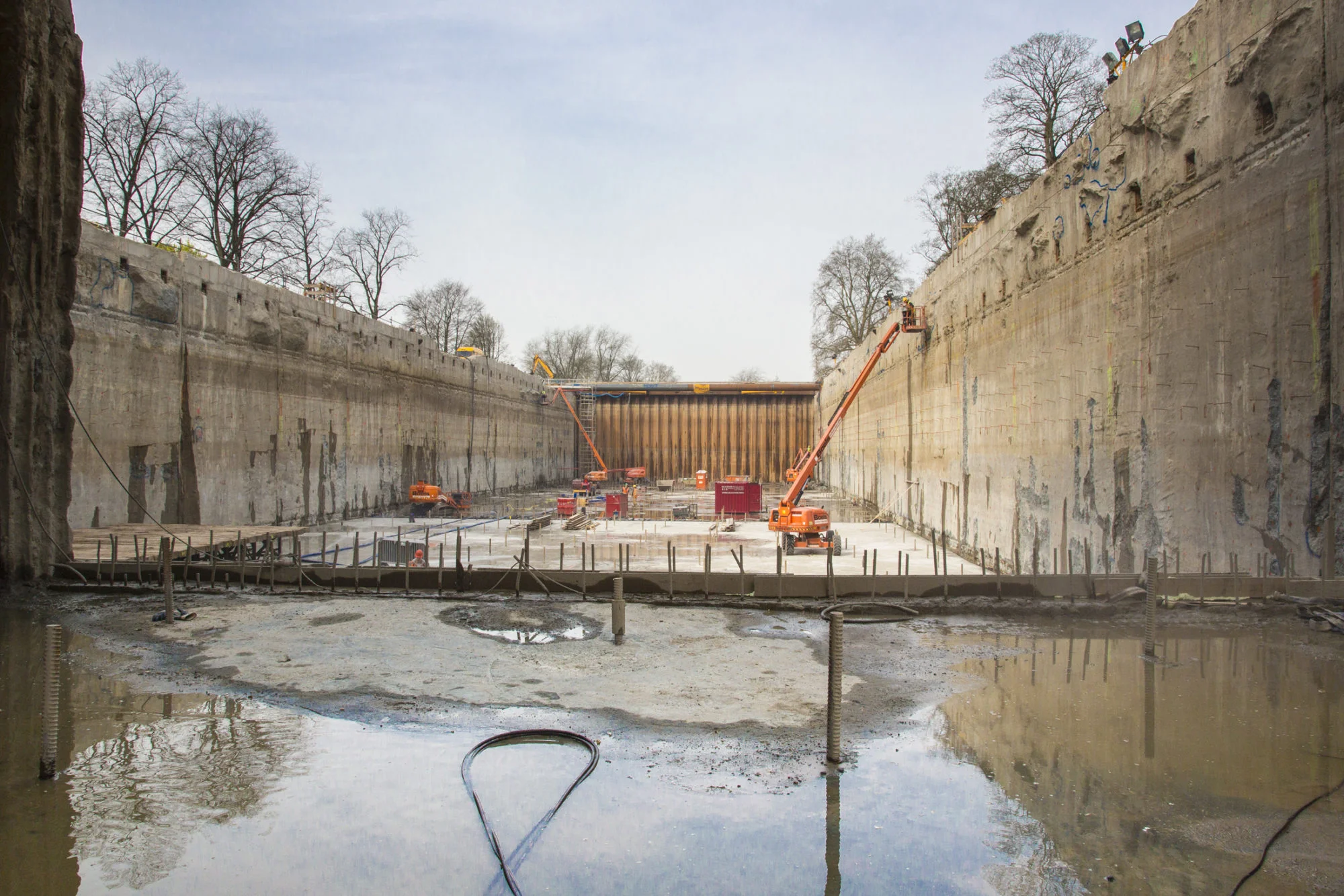

De opdracht was overigens eenvoudig genoeg geformuleerd: lever een volledig droge bouwkuip op van 10.000 m2.
