Inventieve constructieve waterglasinjectietechnieken
De Gemeente Arnhem (en het Waterschap Rijn en IJssel) wil haar inwoners beter beschermen tegen wateroverlast van de Rijn. Het is aan de bouwcombinatie Samen (Ballast Nedam, Hakkers en Van der Ven) om dat project uit te voeren. In totaal moet meer dan een kilometer dijk versterkt worden, waarvan 350 meter damwand.

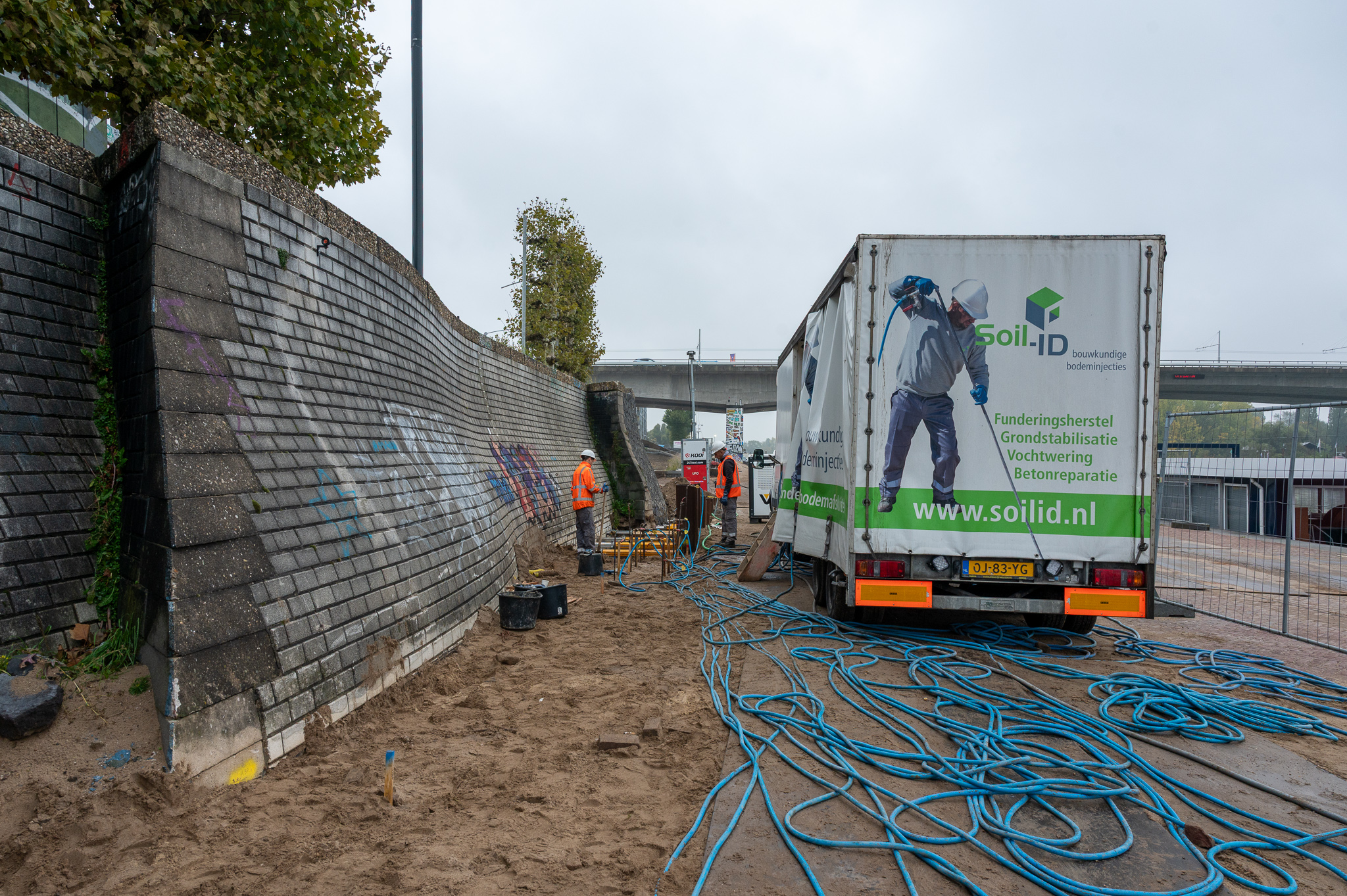

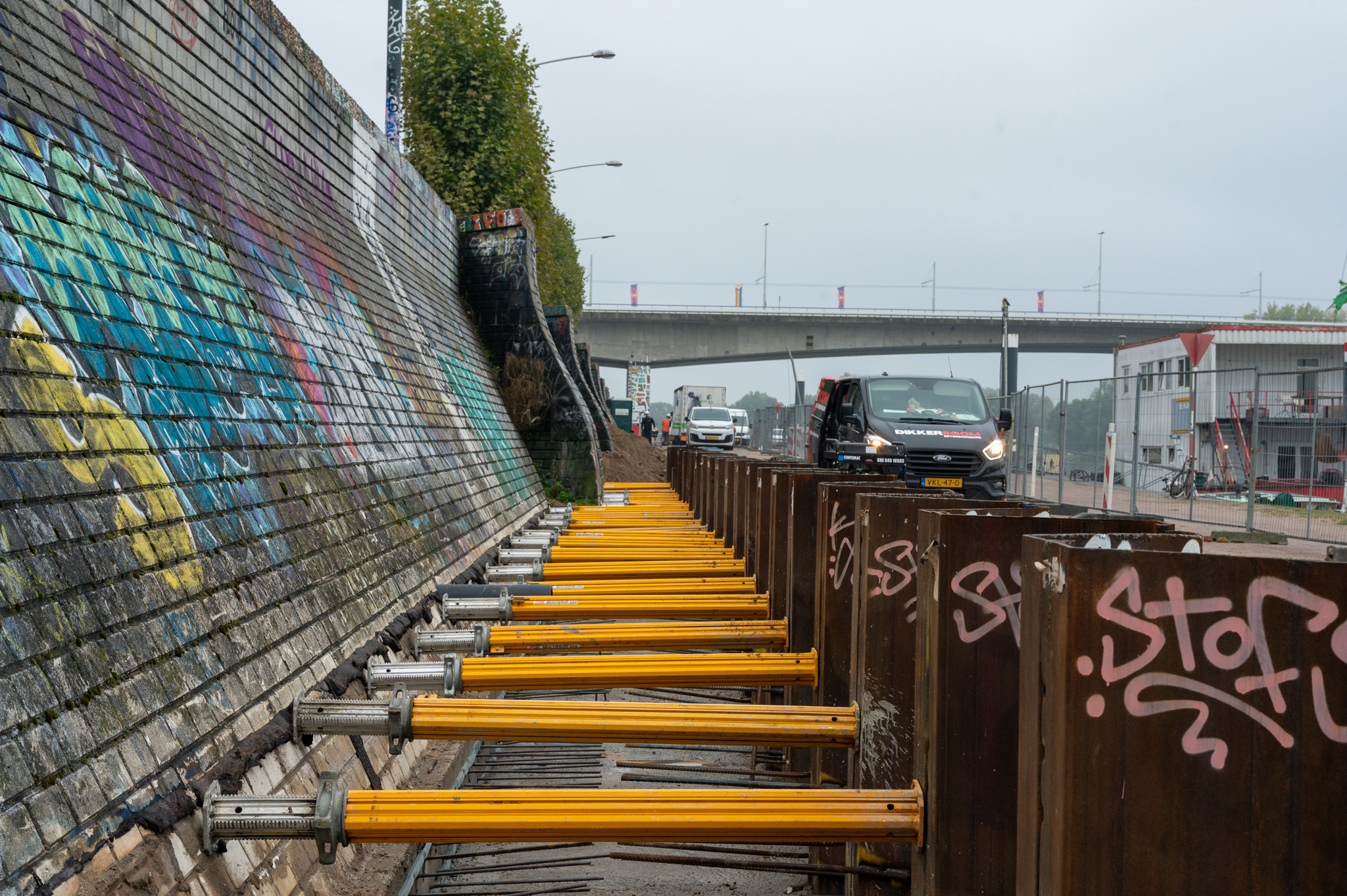

De waterkering is opgebouwd uit damwanden van verschillende niveaus, een hoge en een lage kade. Ter hoogte van het Roermondsplein is een (hoge) golvende kademuur die met een damwand moet worden beschermd, maar dat blijkt over een afstand van 70 meter niet goed mogelijk. Soil-ID wordt ingeschakeld om uitkomst te brengen: een alternatieve versterking door bodeminjectie en daarboven een met beton volgestorte voet.

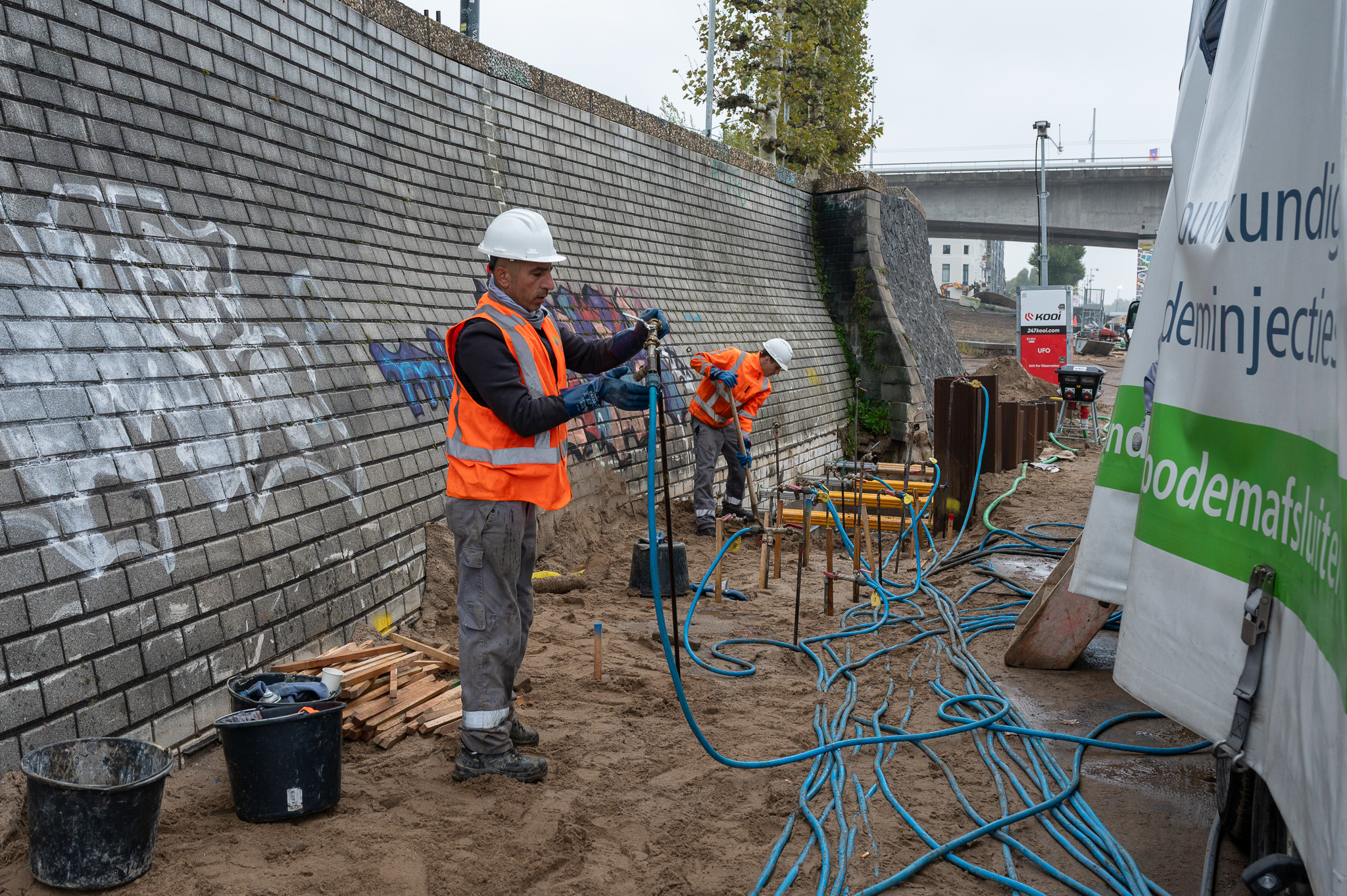

In overleg met de bouwcombinatie Samen hebben we de injecteerbaarheid van de grond getoetst en op grond van de uitslag daarvan het injectieplan opgesteld dat inmiddels is uitgevoerd na een proefinjectie.
Zandsituatie: injectiebollen Ø0,9 m met hart op NAP +9,7 m; h.o.h. 0,60 m in twee stramienen. Overlap 0,30 m; aangestorte hak 0,83 m of 1,89 m.
Stabiliteitsfactoren > 1,0 in maatgevende fasen en vervormingen binnen
eis (max 70 mm < 77 mm).
Bestaande wapeningsconfiguratie blijft toereikend.
De bewoners van Arnhem kunnen binnenkort weer gerust flaneren langs de Rijnkades die voor de komende decennia de stad zullen beschermen tegen hoge Rijnwaterstanden.
