Inventieve constructieve waterglasinjectietechnieken
Het gebouw van het Nederlands Architectuur Instituut NAI in Rotterdam stamt uit 1991. In 2010 wordt het verbouwd en uitgebreid, maar tijdens de verbouwing ontstaan er scheuren in de keldervloer. Grondwater drukt die vloer omhoog.

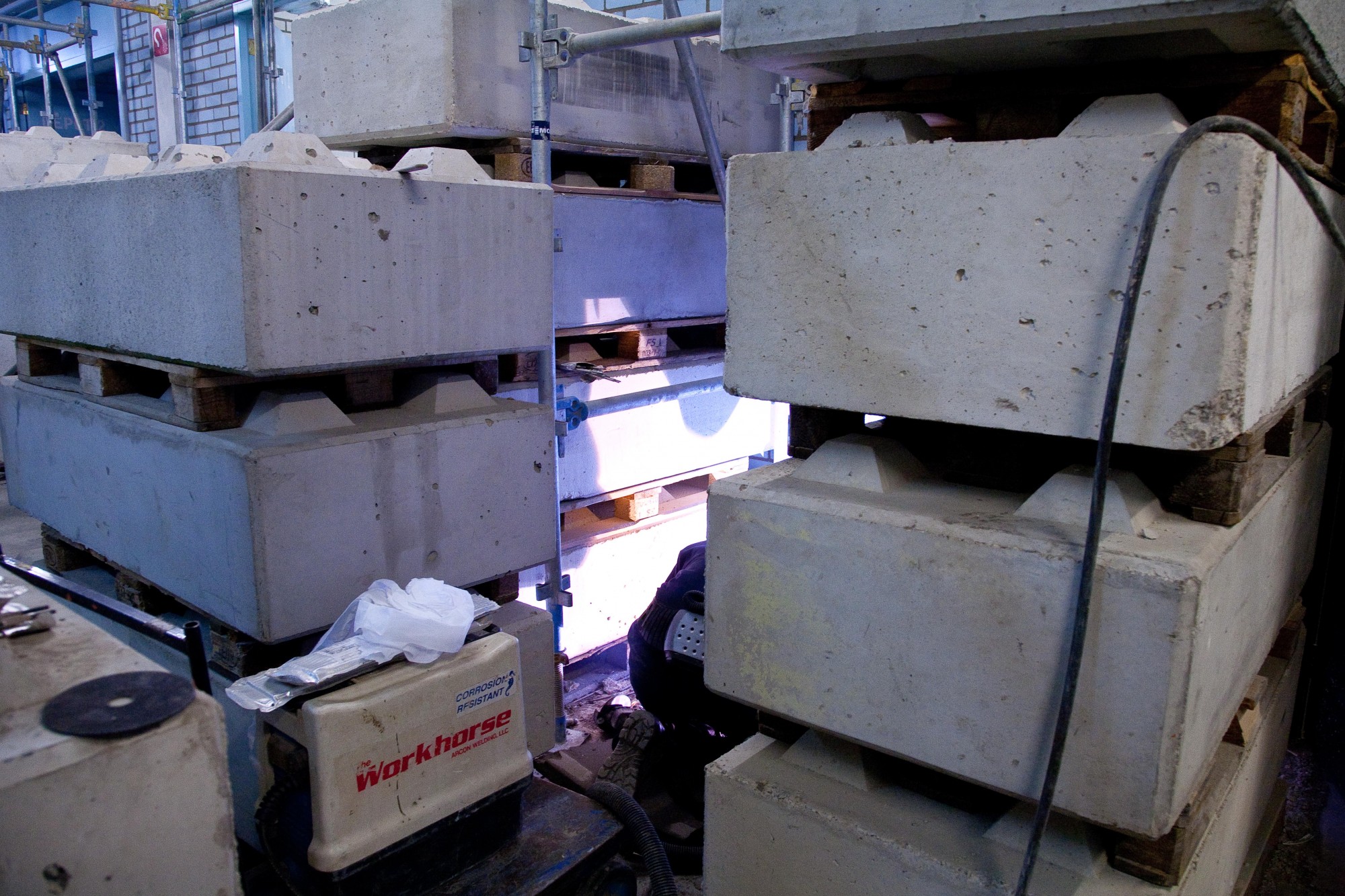

Eerst wordt de vloer nog verzwaard met zandzakken, daarna met 266 ton aan betonblokken. Toch is daarmee is het probleem de wereld niet uit. Volker Staal en Funderingen (VSF) krijgt daarom opdracht 66 trekpalen met elk een lengte van 26 m te plaatsen om het probleem op te lossen. Ze worden elk voorzien van groutankers.

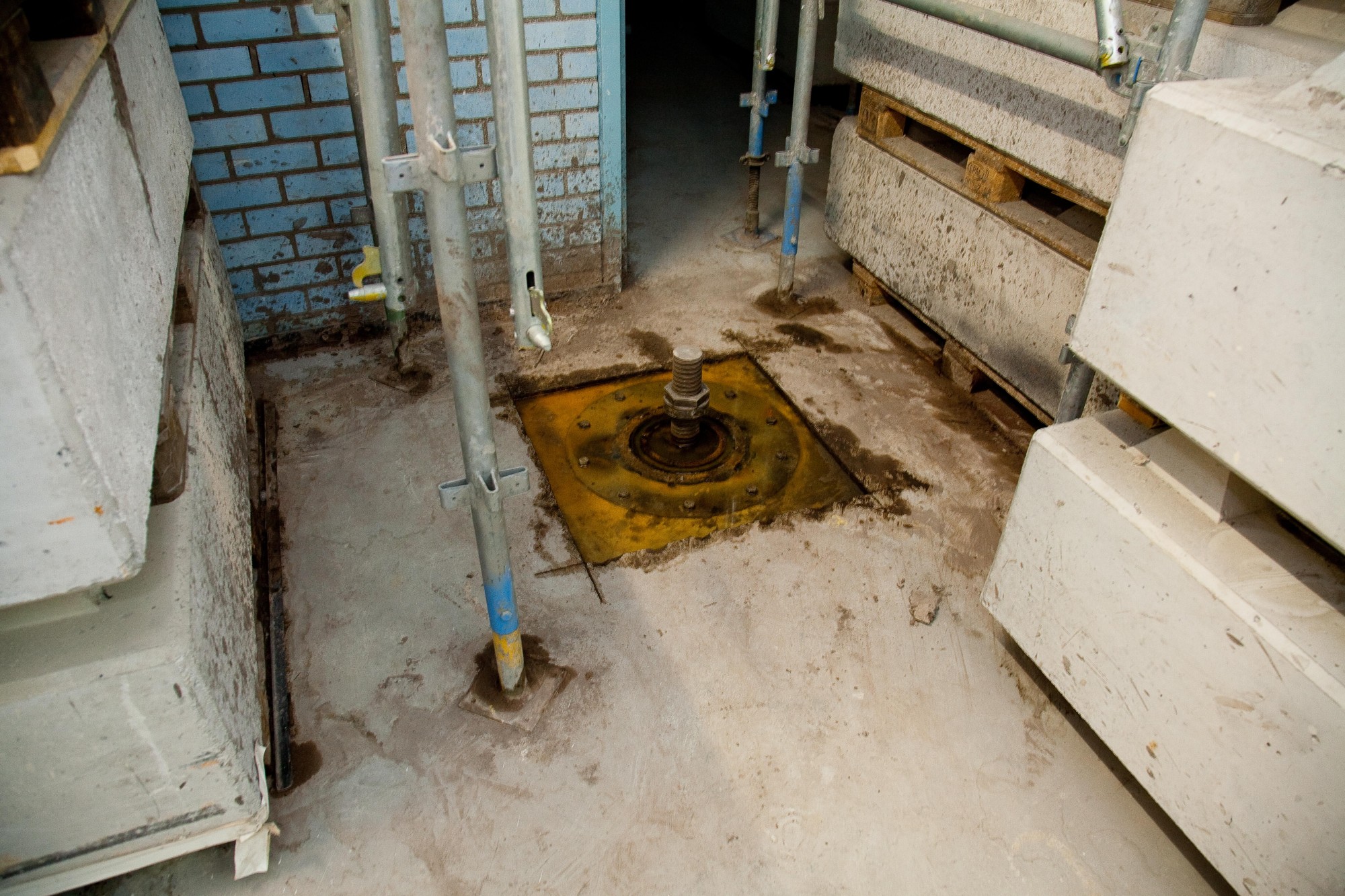

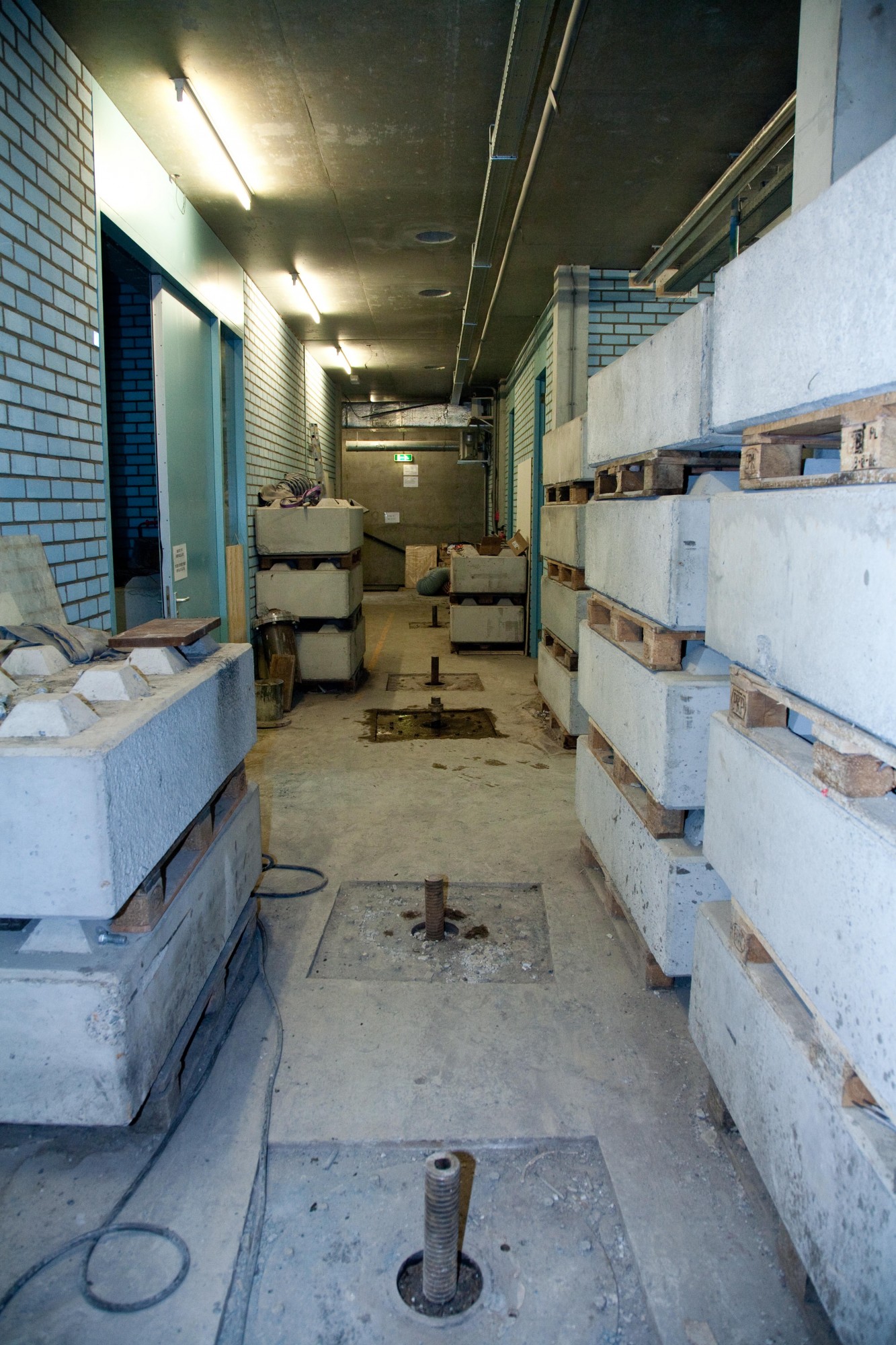

Om dat mogelijk te maken worden er worden standpijpen geplaatst op de begane grond. In de vloer worden grote openingen aangebracht, waarna holle buizen de bodem worden ingedreven tot een diepte van 26 meter onder kelderniveau. Tegelijk wordt er een mengsel van water en beton ingebracht, de grout.
Vrijkomend grondwater en overtollig beton komen omhoog en worden in een standpijp opgevangen. De waterdruk is hoog omdat het b.g. niveau ook al onder de grondwaterspiegel ligt. Onze specialisten injecteren daarom met waterwerende gels rondom de standpijp.
Intussen krijgt de schroefinjectiepaal in de grond zijn vaste vorm. Pas als de paal helemaal is uitgehard, kan de standpijp worden verwijderd. Wij staan op dat moment steeds standby om ingeval van lekkage meteen te injecteren. Dat gebeurt nogmaals als de sparing van de ankerkop wordt vrijgemaakt en het onderste deel van de standbuis wordt verwijderd: we zijn erbij zodat we kunnen ingrijpen. Dat complexe proces 66 x herhaald, omdat er 66 schroefinjectiepalen in de kelder van het NAI moesten worden gemaakt. Daarmee is het gebouw gered en daarna kunnen de verbouwing en uitbreiding alsnog succesvol worden afgerond.
